鍺透鏡及光學窗口
2020-06-24瀏覽量：6340

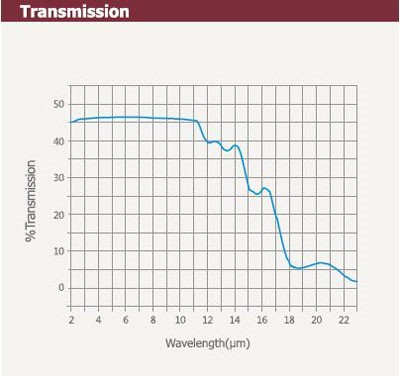

鍺(Ge)單晶是一種化學惰性材料，它的透射光譜范圍為2--12μm，是一種非常常用的紅外光學材料。具有硬度高，導熱性好，不溶于水等特點，廣泛用于紅外成像系統和紅外光譜儀系統。鍺單晶的機械性能和導熱性能好，在10.6μm處的吸收很小，是CO2激光透鏡、窗口和輸出耦合鏡的理想材料。鍺(Ge)單晶還被用做各種紅外濾波器的基底材料。
鍺材料物理性能：
元素符號 | Ge |
原子序號 | 32 |
熔點(℃) | 937 |
密度(g/cm3) | 5.33 |
熱膨脹系數(10-6, ℃-1) | 6.1 |
楊氏模量(Gpa) | 103 |
斷裂模量(Mpa) | ≥75 |
泊松比 | 0.28 |
鍺材料說明：
純度 | > 99.9999% |
晶體結構 | 單晶 & 多晶 |
導電類型 | N-type |
晶向 | |
電阻率 | 5-40 Ohm-cm |
(根據客戶需要可以提供更低電阻率的鍺。)
技術指標：
鍺透鏡
直徑公差 | Up to +0/-0.01mm |
中心厚度公差 | Up to +/-0.01mm |
面型 | Up to λ/10 @632.8nm |
中心偏差 | Up to 5 arc seconds |
ETV | ≤0.02mm |
表面光潔度 | Up to 10-5 Scratch & Digs |
有效孔徑 | Up to 100% of the diameter |
倒邊 | <0.2mmx45° |
鍍膜 | 根據客戶要求提供 |
鍺窗口
直徑公差 | Up to +0/-0.01mm |
中心厚度公差 | Up to +/-0.01mm |
面型 | Up to λ/20 @632.8nm |
平行度 | Up to 0.5 arc seconds |
表面光潔度 | Up to 10-5 Scratch & Digs |
倒邊 | <0.2mmx45° |
鍍膜 | 根據客戶要求提供 |
